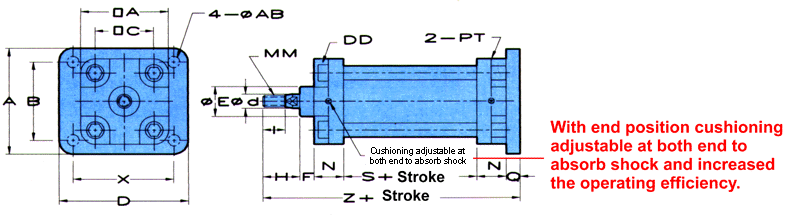

Bore dia. |
Main body size |
Mounting dimension |
|||||||||||||||||
A | C | d | E |
I |
MM |
F |
H |
N |
S |
PT |
DD |
A |
B |
D |
X |
AB |
Q |
Z |
|
40 |
60 |
44 |
16 |
30 |
25 |
M12xP1.25 |
15 |
40 |
27 |
50 |
1/4" |
M6xP1 |
60 |
37 |
90 |
74 |
7 |
11 |
170 |
50 |
63 |
48 |
20 |
40 |
30 |
M16xP1.5 |
15 |
50 |
27 |
50 |
1/4" |
M6xP1 |
63 |
47 |
110 |
90 |
9 |
12 |
181 |
63 |
80 |
60 |
20 |
42 |
30 |
M16xP1.5 |
17 |
50 |
29.5 |
50 |
3/8" |
M8xP1.25 |
80 |
56 |
125 |
100 |
9 |
12 |
188 |
80 |
97 |
74 |
25 |
45 |
35 |
M20xP1.5 |
17 |
55 |
34.5 |
50 |
3/8" |
M10xP1.5 |
97 |
70 |
154 |
126 |
12 |
16 |
207 |
100 |
116 |
90 |
30 |
55 |
40 |
M26xP1.5 |
20 |
60 |
36.5 |
60 |
1/2" |
M10xP1.5 |
116 |
84 |
180 |
150 |
14 |
16 |
229 |
125 |
151 |
117 |
35 |
58 |
45 |
M30xP1.5 |
24 |
65 |
39 |
66 |
1/2" |
M14xP2 |
151 |
117 |
222 |
185 |
18 |
17 |
250 |
150 |
173 |
134 |
40 |
60 |
50 |
M30xP1.5 |
26 |
70 |
44 |
66 |
1/2" |
M16xP2 |
173 |
134 |
250 |
210 |
18 |
18 |
268 |
